NodeMCU是以 ESP8266 晶片為基礎，含 WiFi 功能的微控制板，使用 Lua 語言撰寫程式，適合物聯網終端節點的應用開發，官網資料下載網址：https://github.com/nodemcu
NodeMCU是一個使用Lua語言的開發環境，可以燒錄在許多不同版本的ESP8266模組上，且經歷多次改版，網路上也有眾多不同的說明版本[1]，有的版本並不穩定。本文以2015/03/18的 0.9.5 版為例，說明如何燒錄 NodeMCU 的韌體，使用的是下圖的這款以ESP-12為主的NodeMCU V2。
1. 下載燒錄工具

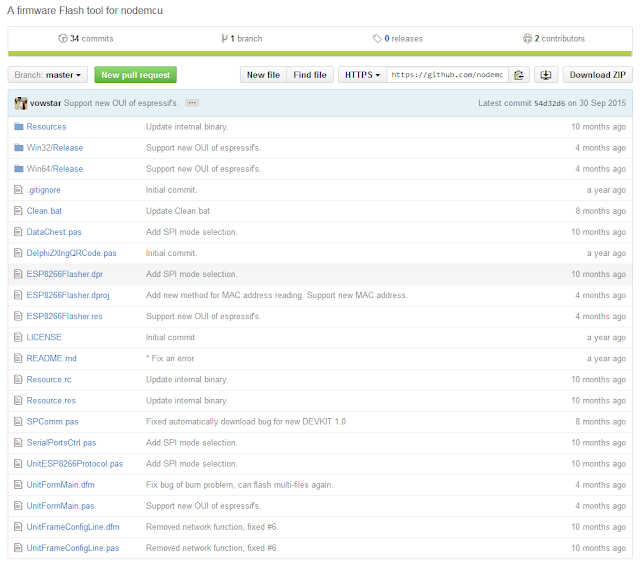

先到https://github.com/nodemcu/nodemcu-flasher，按下 Download ZIP ，下載燒錄工具，然後執行Win32或Win64 Release目錄下之ESP8266Flasher.exe。
2. 一鍵燒錄韌體更新
在Operation頁面選擇COM Port：
在Config頁面，預設會自動使用INTERNAL://NODEMCU，位址設定為0x00000：
如果想手動變更燒錄檔，可以按下齒輪按鈕，選擇所需要的檔案，並設定燒錄的位址。預設的檔案是在Resource\Binary\nodemcu_integer_0.9.5_20150318.bin：
在Advanced頁面，使用預設值即可：
回到Operation頁面，按下 FLASH(F) 開始燒錄，開始燒錄後會自動取得MAC位址，NodeMCU上ESP8266-12模組GPIO-4的LED開始閃動，此時可以切換到Log頁面看燒錄狀況：
如果燒錄失敗，先按下 STOP(S) 停止，再按下 FLASH(F) 重新燒錄即可。如果失敗太多次，可以到Advance頁面將Baudrate降低 (例如115200) 試試看。
燒錄完成後，要按下NodeMCU的RST按鈕，重新開機後才能使用。
3. 其他韌體版本
4. 自訂韌體更新
以下是根據下載的文件說明如何自訂韌體燒錄位址，因為實作測試燒錄後無法使用 NodeMCU 的功能，因此僅供參考。
首先到https://github.com/nodemcu/nodemcu-firmware，按下 Download ZIP ，下載最新版本韌體檔，稍後燒錄要用到的二進位檔，放在 \sdk\esp_iot_sdk_v1.4.0\bin 目錄：
參考 \sdk\esp_iot_sdk_v1.4.0\bin\at\readme.txt，設定相關的bin檔與燒錄位置：
***********************BOOT MODE***********************
download:
Flash size 8Mbit: 512KB+512KB
boot_v1.2+.bin 0x00000
user1.1024.new.2.bin 0x01000
esp_init_data_default.bin 0xfc000 (optional)
blank.bin 0x7e000 & 0xfe000
Flash size 16Mbit: 512KB+512KB
boot_v1.2+.bin 0x00000
user1.1024.new.2.bin 0x01000
esp_init_data_default.bin 0x1fc000 (optional)
blank.bin 0x7e000 & 0x1fe000
Flash size 16Mbit-C1: 1024KB+1024KB
boot_v1.2+.bin 0x00000
user1.2048.new.5.bin 0x01000
esp_init_data_default.bin 0x1fc000 (optional)
blank.bin 0xfe000 & 0x1fe000
Flash size 32Mbit: 512KB+512KB
boot_v1.2+.bin 0x00000
user1.1024.new.2.bin 0x01000
esp_init_data_default.bin 0x3fc000 (optional)
blank.bin 0x7e000 & 0x3fe000
Flash size 32Mbit-C1: 1024KB+1024KB
boot_v1.2+.bin 0x00000
user1.2048.new.5.bin 0x01000
esp_init_data_default.bin 0x3fc000 (optional)
blank.bin 0xfe000 & 0x3fe000
***********************NON-BOOT MODE***********************
download
eagle.flash.bin 0x00000
eagle.irom0text.bin 0x40000
blank.bin
Flash size 4Mbit: 0x3e000 & 0x7e000
Flash size 8Mbit: 0x7e000 & 0xfe000
Flash size 16Mbit: 0x7e000 & 0x1fe000
Flash size 16Mbit-C1: 0xfe000 & 0x1fe000
Flash size 32Mbit: 0x7e000 & 0x3fe000
Flash size 32Mbit-C1: 0xfe000 & 0x3fe000
esp_init_data_default.bin (optional)
Flash size 4Mbit: 0x7c000
Flash size 8Mbit: 0xfc000
Flash size 16Mbit: 0x1fc000
Flash size 16Mbit-C1: 0x1fc000
Flash size 32Mbit: 0x3fc000
Flash size 32Mbit-C1: 0x3fc000
|
在燒錄程式的Config頁面，按下齒輪按鈕，選擇自訂的二進為檔來源，以BOOT MODE 的Flash size 32Mbit-C1 1024KB+1024KB為例，燒錄檔案與位置如下表：
二進位檔
|
燒錄位置
|
boot_v1.2+.bin
|
0x00000
|
user1.2048.new.5.bin
|
0x01000
|
esp_init_data_default.bin
|
0x3fc000
|
blank.bin
|
0xfe000
|
blank.bin
|
0x3fe000
|
燒錄Config設定畫面，記得要勾選前面 x ，該檔案才會進行燒錄：
設定完成後，按照一鍵燒錄的方式進行燒錄即可。
